PZSD系列智能高頻開關直流電源
簡介

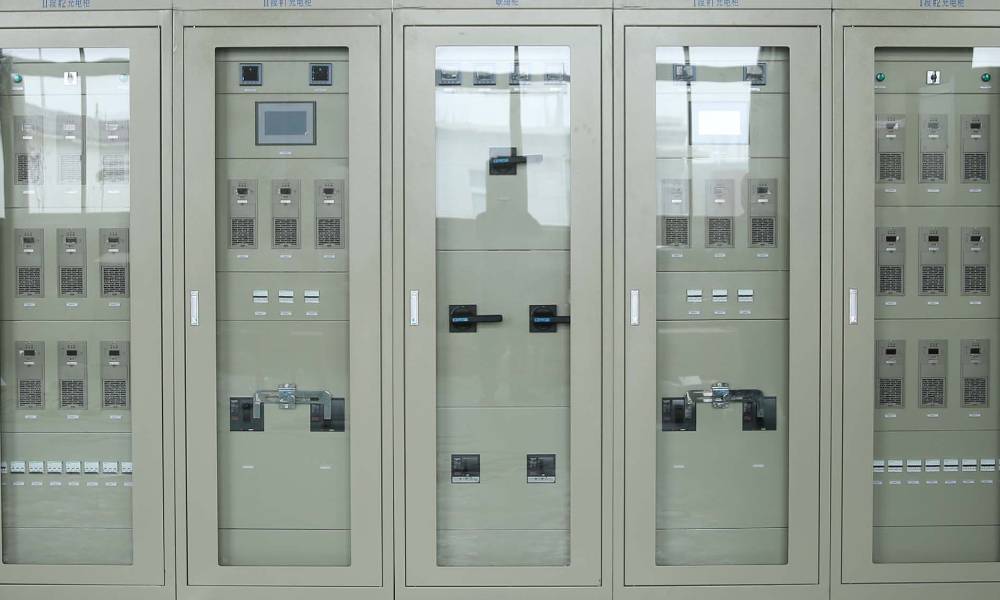

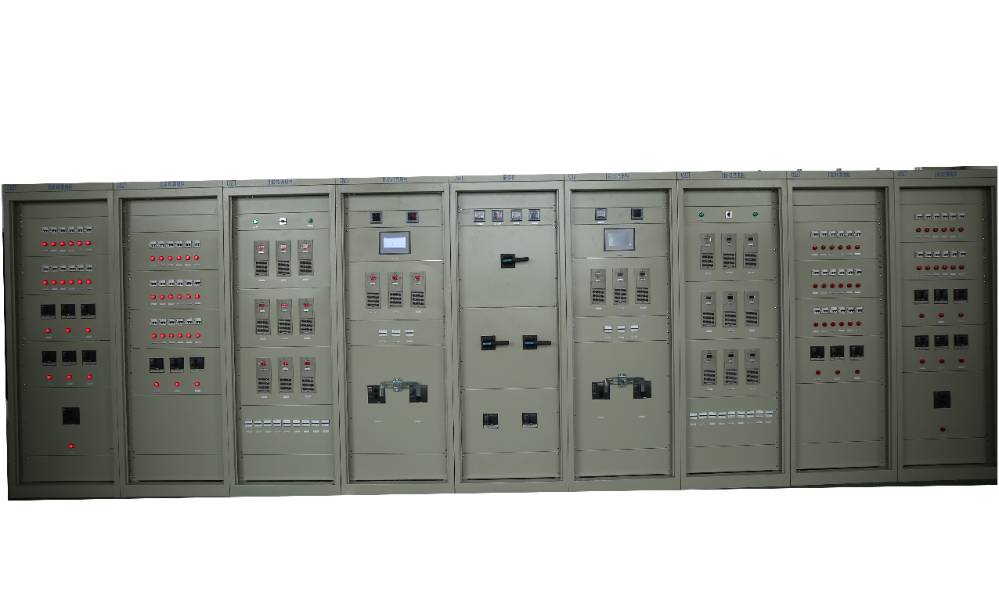

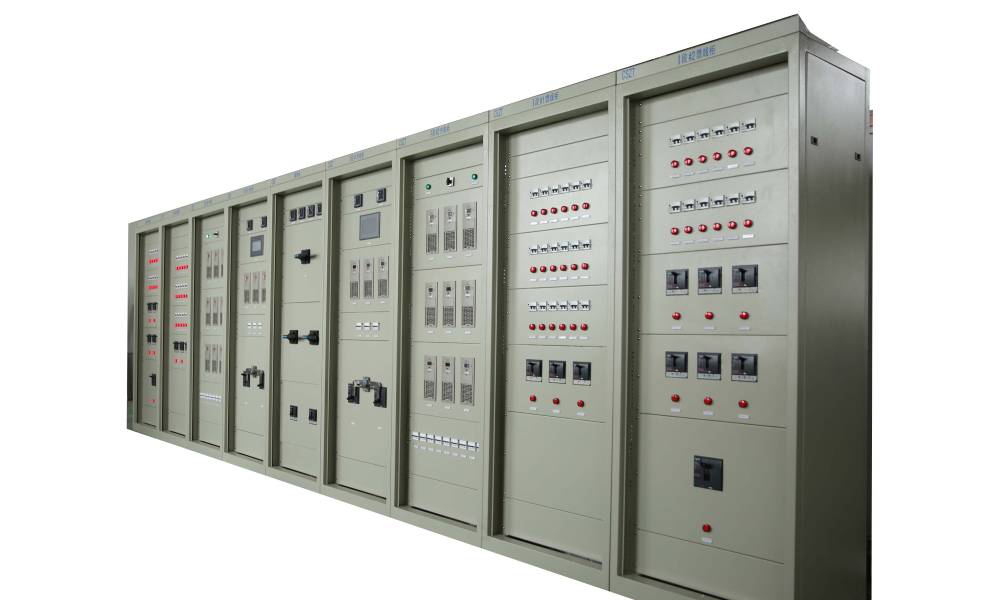

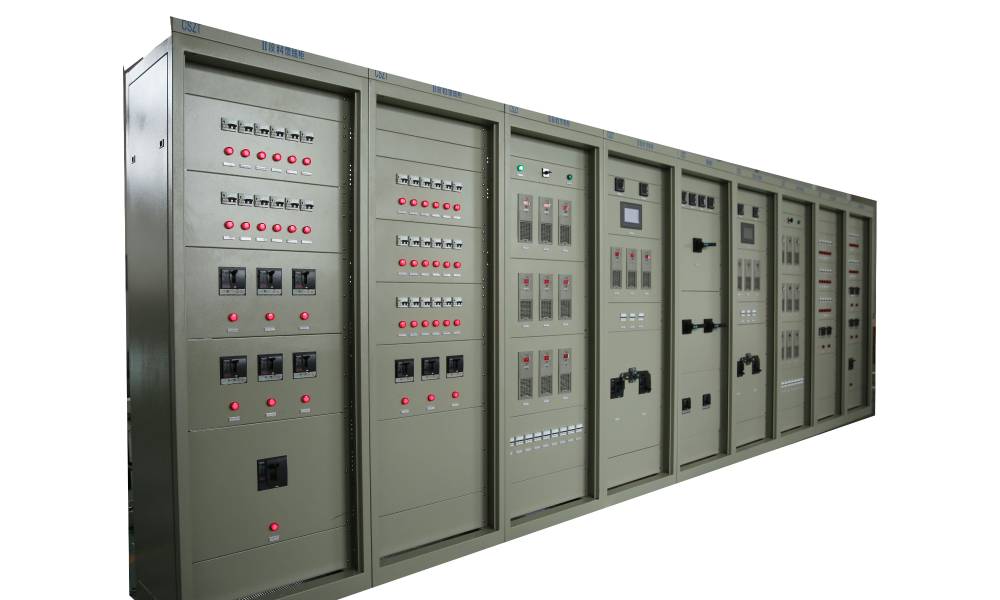

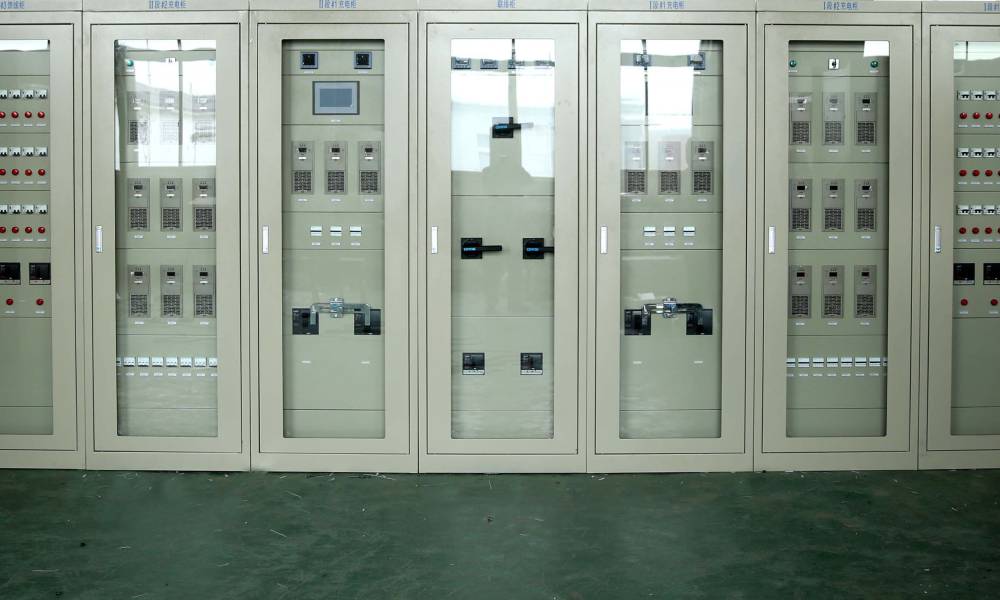

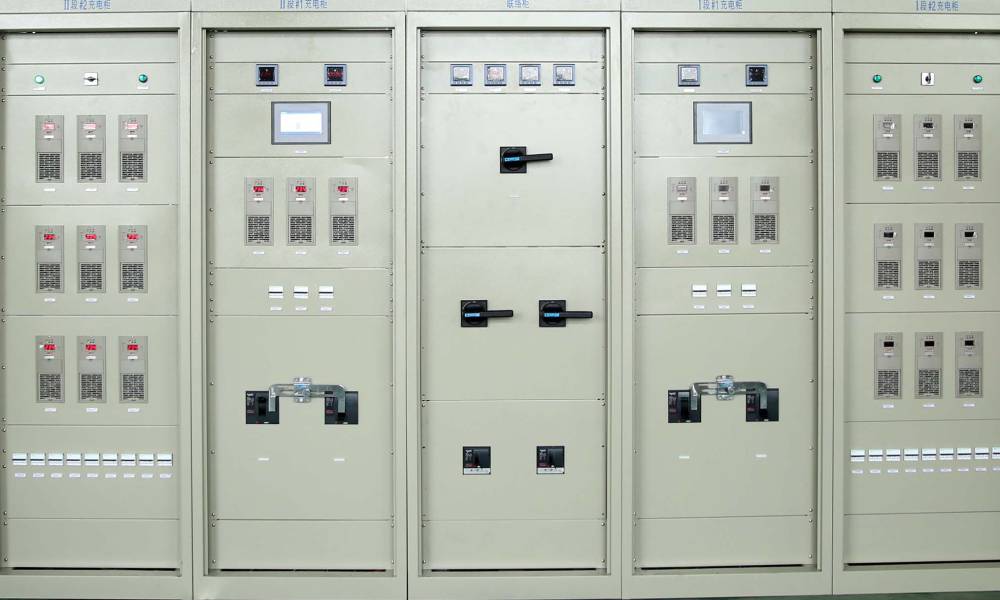

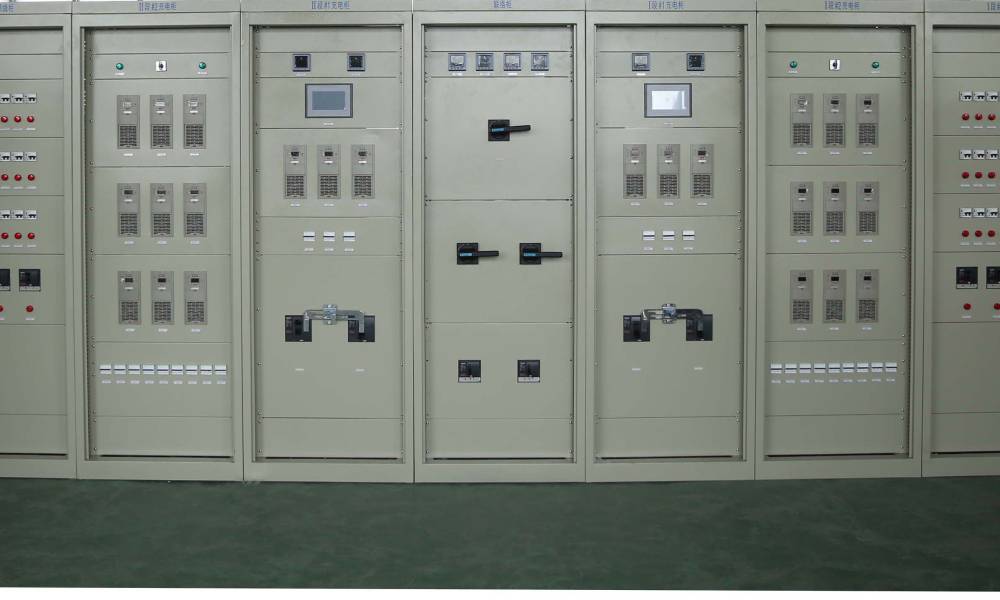

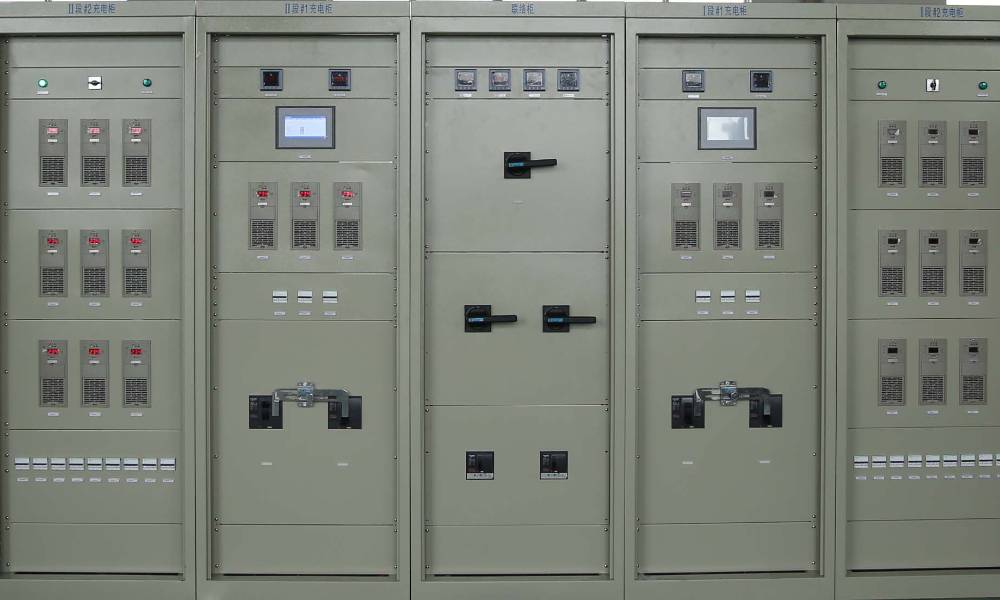

PZSD直流電源是我公司為電廠、水電站及500KV、220KV、110KV、35KV、10KV等各類變電站提供直漢的重要電源設備之一，包括供給斷路器分合閘、二次回路儀器儀表、繼電保護、控制、應急直流照明以及相關低壓設備，其性能和質量直接關系到電網的穩定運行和設備安全。該系列產品實現了用高頻開關直流電源代替相控整流器的穩壓電源；用閥控式免維護鉛酸蓄電池代替了防酸蓄電池；用計算機集中監控電源系統代替了人工控制技術。滿足了電站綜合自動化的要求，實現了無人值守，符合現代電源技術的發展。該系列產品具有方案齊全、配置靈活、結構新穎、防護等級高、可靠性好等特點。各項指標和綜合性能達到了國內外的綜合水平，全面滿足了電力工程直流電源的要求。根據容量和安裝方式的要求，柜體形式主要有標準柜體、壁力柜（靠墻安裝）和壁掛柜三種柜體。
系統特點：
- 采用國際最新器件制造，技術先進，性能卓越，可靠性高。
- 電源控制技術與計算機相結合，實現了實時監控整流模塊、交流配電單元、直流調壓、直流饋線單元和蓄電池單元的各種參數及工作狀態。能實現對電源系統的“四遙”以及無人值守。
- 采用開關電源特有的模塊化設計，N+1熱備份。
- 由整流模塊單獨向動力母線直接供電，并向蓄電池充電，控制母線通過降壓裝置由整流模塊供電。
- 采用硬件低差自主均流技術，模塊之間輸出電流的最大不平衡度小于±5%。
- 采用三級防雷和高度的電絕緣措施，安全性好，絕緣監測裝置實時監測各支路對地絕緣情況，確保系統和人身安全。
- 監控單元采用大屏幕液晶漢字顯示，系統界面易用、友好。
- 對蓄電池實行自動管理及保護，實時自動監測蓄電池的端電壓、充放電電流、蓄電池容量，并控制蓄電池的均充和浮充，進行溫度檢測、補償，設有過放電聲光告警。
- 極寬的交流工作范圍（±20%），完全適用于電力供應不穩定地區。
- 良好的電磁兼容性（“A”極）。
功能及技術指標
|
交流輸入 |
電壓 |
三相五線制 |
|
額定工作電壓 |
380Vac±20% |
|
|
最大輸入電流 |
≤35A |
|
|
頻率 |
45-55Hz |
|
|
直流輸出 |
額定電壓 |
220Vdc/110Vdc |
|
浮充電壓范圍 |
198-280V/100-145VDC |
|
|
均充電壓范圍 |
240-310V/110-155VDC |
|
|
穩流精度 |
≤±0.5% |
|
|
均流不平衡度 |
≤±0.5% 額定電流值 |
|
|
穩壓精度 |
（1）負載調整率 |
≤±0.5% |
|
（2）電網調整率 |
≤±0.1% |
|
|
告警內容 |
交流輸入過壓告警值 |
437±5V（或253±5V） |
|
交流輸入過壓保護值 |
456±5V（或264±5V） |
|
|
交流輸入欠壓告警值 |
323±5V（或187±5V） |
|
|
交流輸入欠壓保護值 |
304±5V（或176±5V） |
|
|
輸入欠壓恢復 |
310-330V（或180-191V） |
|
|
直流輸出過壓保護值 |
可設置(240-317)V/(120-158.5)V |
|
|
直流輸出欠壓告警值 |
可設置(195-220)V/(92-110)V |
|
|
整流模塊過熱保護點 |
85℃ |
|
|
安全指標 |
（1）絕緣電阻 在正常大氣壓條件下，相對濕度為90%，設備各帶電回路對地絕緣電阻，其中二次回路對地不低于10MΩ |
|
|
（2）絕緣強度 交流輸入回路對地，2000Vac、50Hz，漏電流≤30mA，一分鐘無擊穿，無飛弧現象 直流輸出回路對地，2000Vac、50Hz，漏電流≤30mA，一分鐘無擊穿，無飛弧現象 交流輸入對直流輸出回路，2000Vac、50Hz，漏電流≤30mA，一分鐘無擊穿，無飛弧現象 |
||
|
（3）傳導干擾 在10KHz-30MHz頻段內，本裝置設備電源線上的傳導干擾電平不超過GB6833.9-87中的“A”級的極限值。 |
||
|
（4）輻射干擾 在10KHz-1000MHz頻段內，本裝置設備電源線上的電磁輻射干擾電平不超過GB6833.10-87中“A”級的極限值。 |
||
|
（5）音響噪聲 小于50dB（距離1米） |
||
|
環境要求 |
溫度 |
工作溫度-10～+45℃ |
|
濕度 |
＜90%，無冷凝 |
|
|
大氣壓力 |
70-106KPa |
|
|
外形尺寸 |
外形尺寸 |
(高×寬×深)2260mm×800mm×600mm |
|
蓄電池管理 |
可以測試出蓄電池組實際容量（需要進行初充過程），具有蓄電池組溫度補償、蓄電池組饋線壓降補償、自動周期性均充、根據蓄電池的放電量決定均充方式、人工控制強制均充等功能。 |
|
|
通信功能 |
系統集中監控單元，交直流配電監控單元與開關整流器間用RS-485；本地監控：PC機和CSU間用RS-232。 |
|
|
監控功能 |
控制功能 |
整流器開關機，均浮充轉換，限流點設置 |
|
|
檢測功能 |
蓄電池組電壓，充放電電流，系統輸出總電流、總電壓，負載分路電流 |
|
|
告警功能 |
對各種保護狀態進行檢測，并給出聲光報警。 |
